高效過濾器制作工藝標準參考



由于高效空氣過濾器常用于高精密、空氣質量要求嚴格控制的場所，在制作高效時，廣州梓凈嚴格參照高效空氣過濾器（國標準GB13554-92）標準制作。



高效過濾器的制作過程及應注意的重點事項，確保生產出來的高效過濾器合格率達到我司標準99%以上，并通過一系列對應的檢驗標準確保我司出廠的高效過濾器合格率達100%。

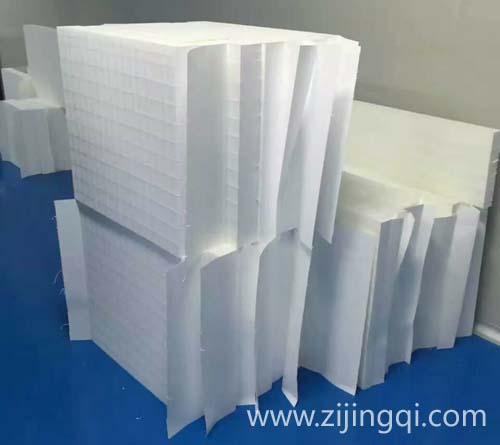

制作高效濾芯



>>重點注意事項 操作員在進行以上每一工序批量生產時應先做首件確認，經品檢確認后再生產，批量生產中操作員必須對每一工序的產品生產1-3件時自檢一次，避免因其它因素導致在生產中出現大批量的返工及報廢；品檢需對以下每一工序分時、分段抽檢，發現問題及時制止生產，檢驗合格后，再重新生產；品檢應對每一工序的合格半成品、不合格半成品以及合格成品加蓋標識，便于有效的區分；檢驗員在車間內隨機抽取樣品，按照本產品相關標準進行檢驗。做好原始記錄并出具檢驗報告。

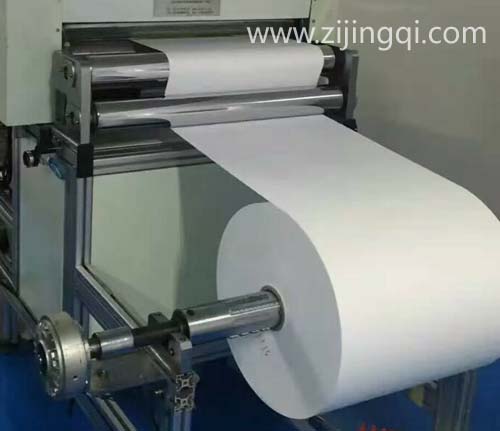

>>五金部門下料時注意料厚及下料公差尺寸只能為負。 檢測工具：卷尺卡尺高效車間全自動折紙機折疊成型時注意熱熔膠的溫度及出膠量，控制好濾料的折距。 目觀溫度計及膠線組裝時注意濾料的進風出風面，及外框不能呈平行四邊形，對角線要相等。



>>濾芯的進風面目觀   手感對角線  檢測工具：卷尺卡尺調膠時一定要注意比例和用量，添加催化劑時按1：1000的比例且注意天氣溫度。調膠比例為A:B=1:2.5,膠水?dāng)嚢杈鶆?順時攪拌時間不低于1分鐘。 調膠工具：臺稱、注膠機輔助工具：清理包裝時輕拿輕放。



清理膠漬時動作輕，不要?jiǎng)潅饪?目觀逐臺檢漏，按10：1的比例抽檢效率。 檢測臺　手持式檢測儀



入庫校對生產單及查對產品數量，開具入庫單一式兩份。

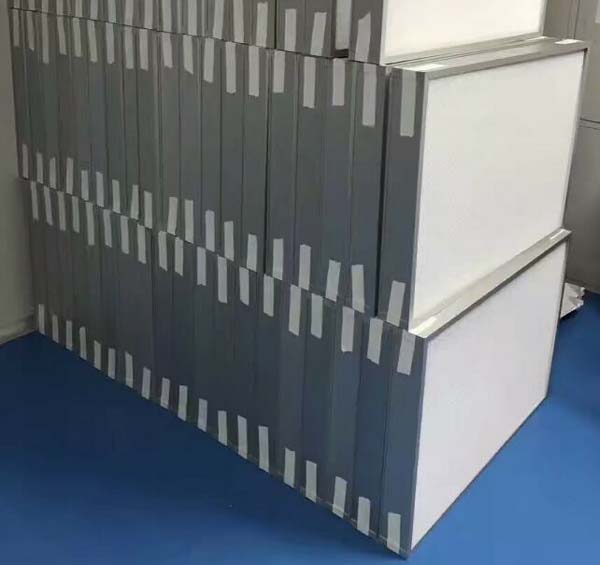

目觀成品"梓凈"牌過濾器檢驗標準端面：高123+0-2*寬151+0-2 mm。 深度：深度尺寸的偏差為-0.2/-1.2mm。


對角線：空氣過濾器每個端面對角線相等。垂直度：框架端面與側面應垂直，起偏差不應大于3°。




外觀：



(1)外框無變形、無油漬、無劃傷；(2)四角拼接處無縫隙、四角打磨需光滑無毛刺；(3)護網顏色無偏差、無生銹、護網必須緊靠進風面；(4)濾料無破損、無起毛，折數35-37折；(5)膠水表面平整，無凹陷及起堆等現象；(6)密封膠條粘貼牢固、整齊、無歪斜。



出庫檢驗員在當天要出的產品內抽樣檢查。目測外觀及測量尺寸及查看檢測記錄做并作好記錄。



備注：



>>原材料的選用及工藝要求參照 高效過濾器工藝標準參照表。



過濾器制作參照高效空氣過濾器（國標準GB13554-92）。



因生產工藝需要修改工序或材料時，要填寫《 內部聯絡單 》，由設計部審核、主管鑒批后，方可實施修改，設計部全程跟進。



標識使用一覽表



項次 標識名稱 標識樣式 標識狀況



>>半成品合格標識  OK  Pass  合格半成品適用



>>（半)成品不合格 不合格紅色1CM(寬)×3CM(長) 不合格(半)成品適用



>>成品合格  Ｑ.C
